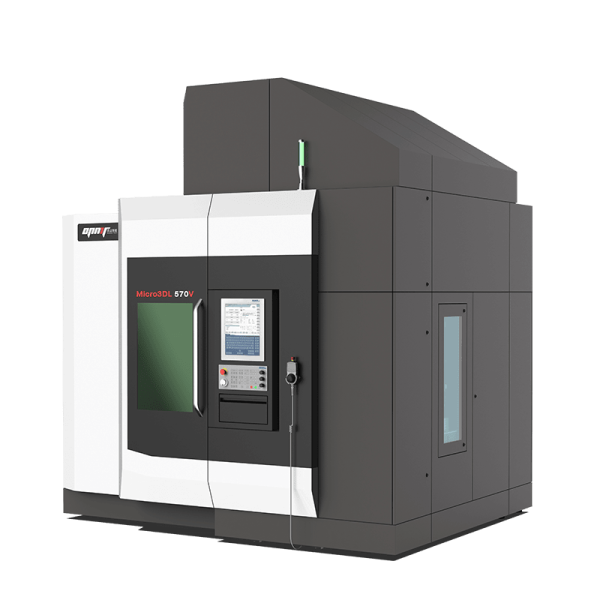

Centro de procesamiento láser de texturas de moldes de cinco ejes Micro3D L570V

El centro de procesamiento láser de textura de moldes de cinco ejes Micro3D L570V revoluciona el texturizado de superficies con su innovador sistema CNC. Combinando simulación de modelos 3D y empalme inteligente, logra precisión a nivel de micrones, reduciendo el tiempo de procesamiento en 40%. Esta máquina herramienta avanzada ofrece efectos de textura extraordinarios para aplicaciones de electrónica automotriz y 3C.

Bienvenido a OPMT Laser

Centro de procesamiento láser de texturas de moldes de cinco ejes Micro3D L570V

El centro de procesamiento láser de textura de moldes de cinco ejes Micro3D L570V revoluciona el texturizado de superficies con su innovador sistema CNC. Combinando simulación de modelos 3D y empalme inteligente, logra precisión a nivel de micrones, reduciendo el tiempo de procesamiento en 40%. Esta máquina herramienta avanzada ofrece efectos de textura extraordinarios para aplicaciones de electrónica automotriz y 3C.

Sistema CNC de mayor automatización

La combinación de simulación de modelos 3D y un sistema CNC de desarrollo propio permite un procesamiento personalizado, una planificación y generación automáticas y una generación inteligente de procesamiento de empalmes y enlaces para maximizar el alto rendimiento de la máquina herramienta, ayudándole a lograr efectos de procesamiento de textura extraordinarios. Tecnología pionera en el procesamiento de textura de superficies.

Tecnología innovadora de texturizado de superficies

La pieza de trabajo procesada mediante el método sin contacto de láser de pulso flexible tiene un fuerte sentido tridimensional y una textura fina. La función de empalme inteligente y eliminación de material en capas acorta el tiempo de procesamiento en 40%, y el espesor mínimo de eliminación de material de una sola capa es inferior a 1 μm para lograr un procesamiento fino a nivel de micrones.

Diseño mecánico innovador

El cabezal láser está fabricado según los estándares más altos y tiene un rendimiento de temperatura estable, lo que garantiza que el haz láser sea estable durante todo el proceso de procesamiento. Es compatible con opciones de láser de nanosegundos de 50 W y femtosegundos de 20 W para satisfacer las necesidades de procesamiento del cliente.

Aplicaciones de muestra

Características

Precisión de procesamiento de textura láser de hasta 0,01 mm

Capacidad para procesar trefilado de metal, textura 3D, textura fina, textura de cuero, microestructura, etc. Adecuado para la industria de moldes de automóviles, la industria de moldes de plástico y la industria de maquinaria médica.

Proceso optimizado y máxima flexibilidad

- Con la función de dibujo de modelos 3D y puede realizar simulación 3D;

- Personalizar el área de procesamiento, planificar y generar automáticamente bloques de procesamiento;

- Funciones especiales como diseño de capas arbitrarias, generación inteligente de programas de procesamiento de empalme y procesamiento de enlace.

Respuesta dinámica rápida y alta precisión de posicionamiento.

- Adopte una escala de rejilla de circuito cerrado completo

- Eje X/Y/Z: Adopta servomotores de alta precisión

Estabilidad a largo plazo

Base de fundición gris de alta resistencia: buena rigidez, alta precisión.

Sistema de escaneo y enfoque 3D de alta precisión

Cámara CCD de posicionamiento de alta resolución: admite el ajuste de resolución y píxeles a través de configuraciones de software

Lente F-theta de escaneo 3D de alta precisión: opcional: F163, F255

Sistema de sonda para máquina herramienta MP250

Realice rápidamente la calibración del centro de rotación de la máquina herramienta y el posicionamiento y procesamiento precisos de varias piezas.

Presupuesto

Viajar Unidad Micro 3D L570V
Eje X mm 700
Eje Y mm 600
Eje Z mm 500
Eje A ° ±110
Eje C ° 360
Exactitud
Precisión de posicionamiento del eje X/Y/Z mm ±0,004
Precisión de posicionamiento repetitivo del eje X/Y/Z mm ±0,003
Precisión de posicionamiento del eje B/C " ±5
Banco de trabajo con precisión de posicionamiento repetitivo del eje B/C " ±3
Banco de trabajo
Diámetro de la mesa mm φ500
Diámetro de procesamiento (cinco ejes) mm ≤φ600
Altura de procesamiento (cinco ejes) mm ≤350
Capacidad de carga máxima (cinco ejes) kilogramo 300
Láseres
Nanosegundo (opcional) Yo ≥50
Femtosegundo (opcional) Yo ≥20
Dimensiones de la máquina
Superficie útil (L x An x Al) mm 3091 x 2773 x 3323
Peso kilogramo 7515
