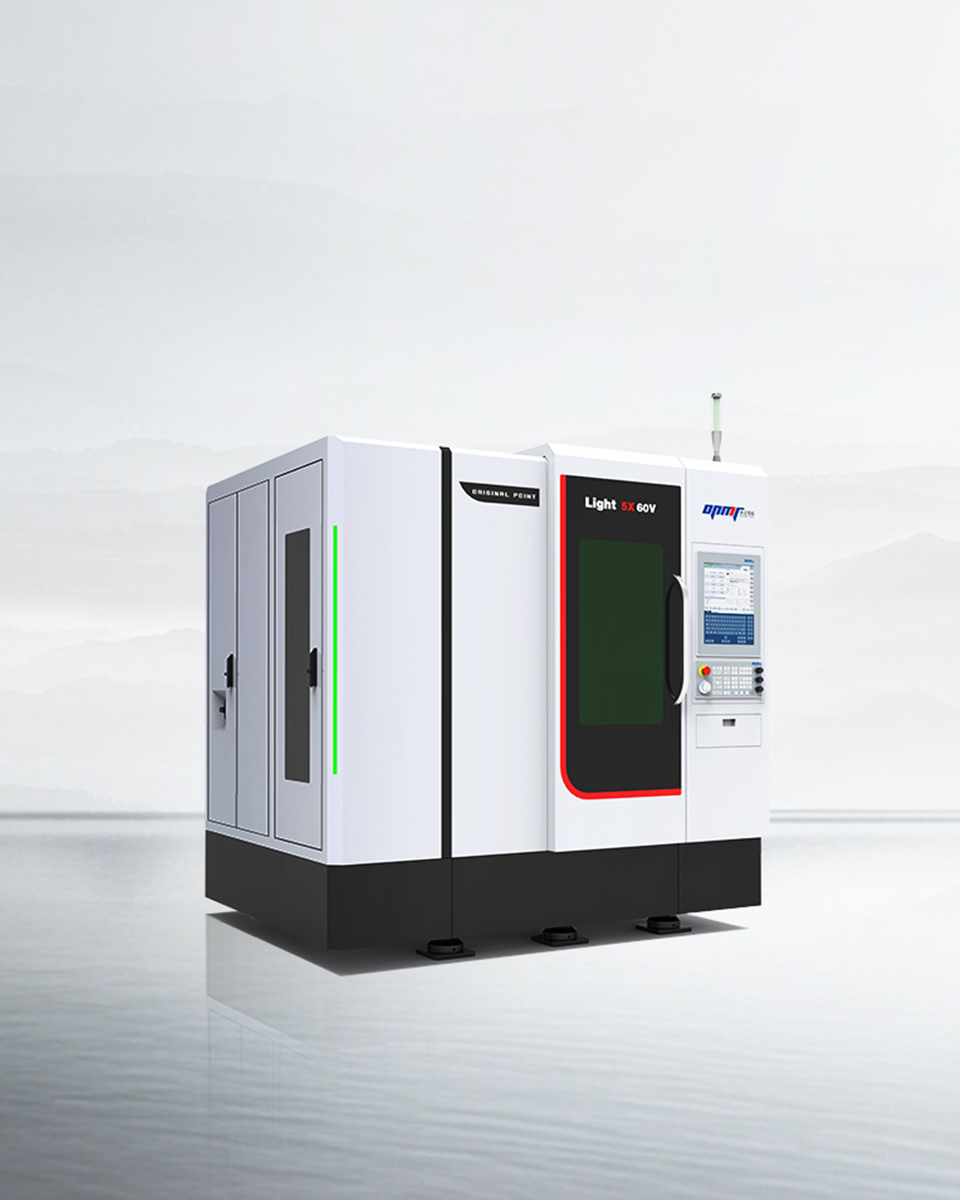

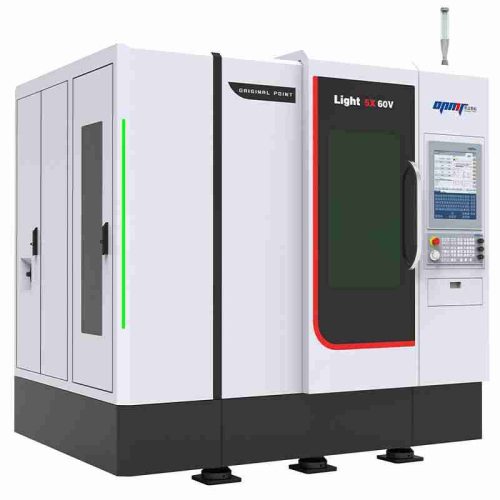

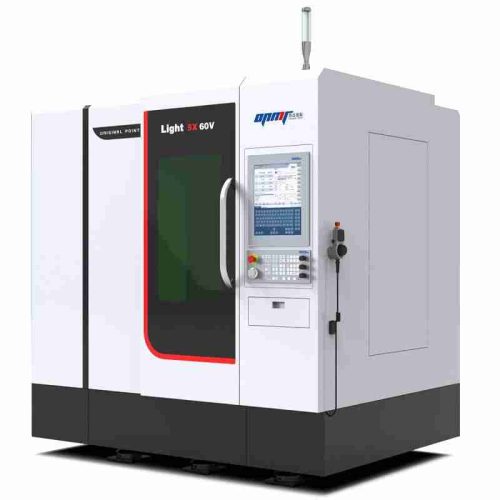

Centro de mecanizado láser vertical de 5 ejes Light 5X 60V

El centro de mecanizado láser vertical de 5 ejes Light 5X 60V revoluciona el acabado de herramientas PCD/PCBN/CVD con una precisión asombrosa de 0,003 mm. Ofrece un procesamiento más rápido que la electroerosión a un coste 50% menor, ideal para las industrias de la automoción y la electrónica 3C. Este innovador sistema combina los controles CNC NUM con el software GTR para un procesamiento sin fisuras en una sola configuración, transformando la fabricación de precisión.

Bienvenido a OPMT Laser

Centro de mecanizado láser vertical de 5 ejes Light 5X 60V

El centro de mecanizado láser vertical de 5 ejes Light 5X 60V revoluciona el acabado de herramientas PCD/PCBN/CVD con una precisión asombrosa de 0,003 mm. Ofrece un procesamiento más rápido que la electroerosión a un coste 50% menor, ideal para las industrias de la automoción y la electrónica 3C. Este innovador sistema combina los controles CNC NUM con el software GTR para un procesamiento sin fisuras en una sola configuración, transformando la fabricación de precisión.

Maestro del acabado de precisión

Experimente el acabado láser de herramientas PCD/PCBN/CVD con una sorprendente precisión de 0,003 mm, tolerancia estabilizada en ≤ 0,001 mm.

Experto en eficiencia

Disfrute de velocidades de procesamiento hasta 200% más rápidas en comparación con EDM, junto con 50% costos más bajos por unidad, acabado láser de herramientas PCD de hasta 3,0 mm/min.

Especialista en mecanizado de herramientas CNC

Aprovechando la potencia y la facilidad de uso de los controles CNC NUM y el software de herramientas de corte GTR, las herramientas automotrices se pueden procesar todas en una sola configuración, lo que hace que la transición del procesamiento EDM al procesamiento láser sea perfecta.

Aplicaciones de muestra

Características

Mecanizado de alta precisión para piezas con superficies de gran curvatura y contornos complejos

Ampliamente utilizado en el mecanizado complejo de contornos y superficies de materiales ultraduros como PCD y CBN.

Visualización de piezas de trabajo con ultraprecisión

Cámara CCD de gran aumento: posicionamiento espacial en tiempo real para una alta precisión y un control de calidad mejorado mediante imágenes de alta resolución

Posicionamiento espacial inteligente para un procesamiento óptimo

Sonda de medición por infrarrojos de última generación: medición de piezas de trabajo de alta precisión en tres dimensiones

Motores

Los ejes lineales accionados por motores lineales, los ejes rotativos accionados por motores de par.

Alta precisión de posicionamiento y respuesta dinámica rápida

Adopta rieles de guía lineales rodantes y cojinetes de rodillos cruzados, bajo coeficiente de fricción y velocidad de respuesta rápida, todos los ejes adoptan una escala de rejilla de circuito cerrado completo que se utiliza para la detección.

Estabilidad a largo plazo

Base de mármol natural con buena rigidez, alta precisión y fuerte confiabilidad.

Mecanizado de alta precisión de piezas complejas

El mecanizado en bruto y de acabado de la pieza de trabajo se puede completar con una sola sujeción, con un mecanizado de alta velocidad y alta precisión de piezas complejas.

Presupuesto

Viajar Unidad Luz 5X 60V
Eje X mm 600
Eje Y mm 250
Eje Z mm 300
Banco de trabajo
Dimensiones del banco de trabajo horizontal mm 500 X 500
Capacidad de carga del banco de trabajo horizontal kilogramo 300
Capacidad máxima de carga del banco de trabajo del eje C kilogramo 40 (incl. accesorio)
Exactitud
Precisión de posicionamiento del eje X/Y/Z mm 0.005
Precisión de posicionamiento repetitivo del eje X/Y/Z mm 0.003
Precisión de posicionamiento del eje B/C " 10
Precisión de posicionamiento repetitivo del eje B/C " 5
Gama de mecanizado
Diámetro máximo de la herramienta mm φ200
Longitud máxima de la herramienta mm 350
Peso máximo de la herramienta kilogramo 25
Interfaz de sujeción de la pieza de trabajo mm BT50 o HSK-A63
Dimensiones de la máquina
Superficie útil (L x An x Al) mm 2300 x 2400 x 2600
Peso kilogramo 4500
