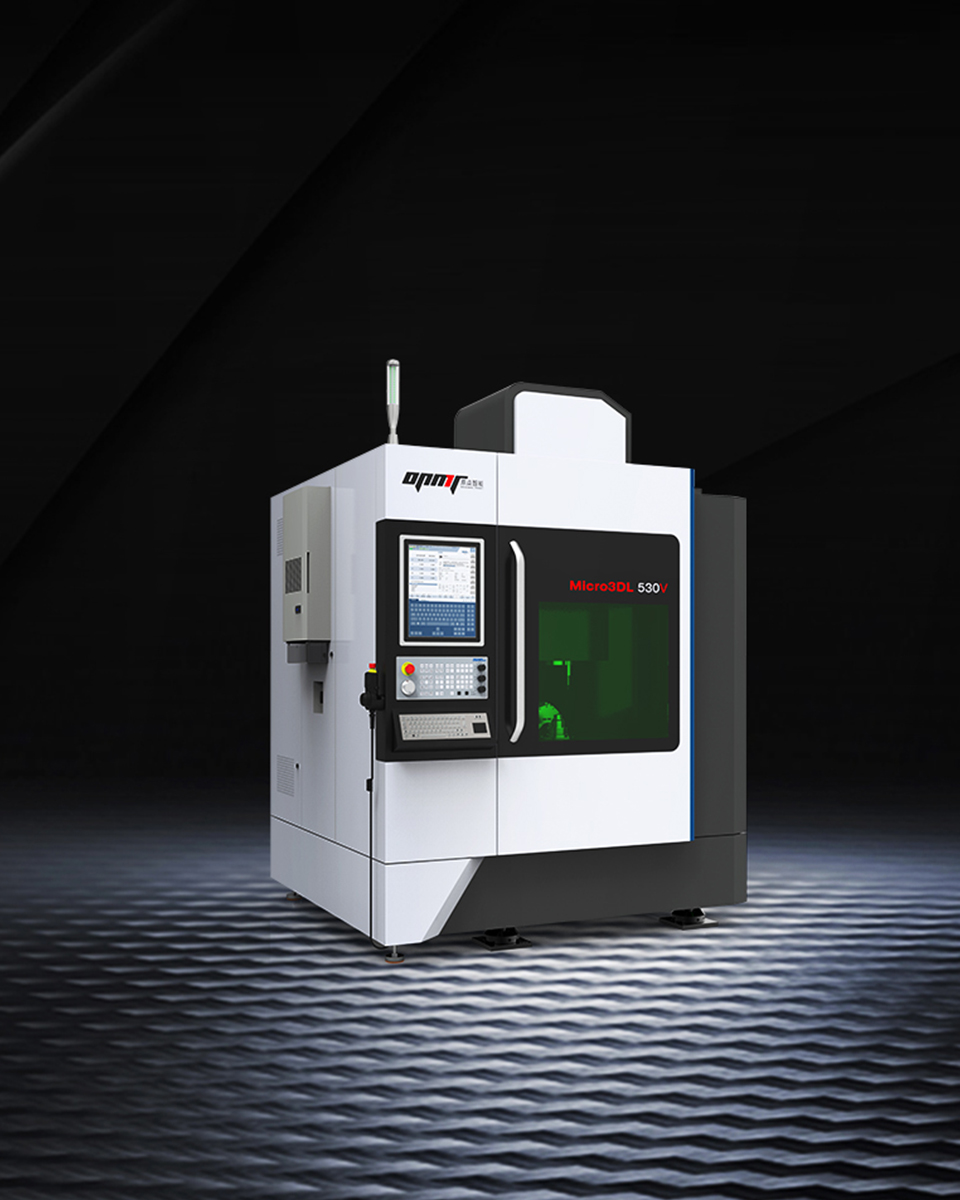

Micro3D L530V Fünfachsiges Femtosekundenlaser-Bearbeitungszentrum

Das fünfachsige Femtosekundenlaser-Bearbeitungszentrum Micro3D L530V bietet beispiellose Präzision für komplexe 3D-Strukturen. Mit einer Genauigkeit von ≤±10μm und einem Materialabtrag von <1μm eignet es sich hervorragend für Anwendungen in der Automobil- und 3C-Elektronik. Dieses innovative System kombiniert selbst entwickelte Software mit 40-W-Infrarot-Femtosekundenlasertechnologie und revolutioniert die Mikro-Nano-Verarbeitung und die Feinstrukturierung von Formen.

Willkommen bei OPMT Laser

Micro3D L530V Fünfachsiges Femtosekundenlaser-Bearbeitungszentrum

Das fünfachsige Femtosekundenlaser-Bearbeitungszentrum Micro3D L530V bietet beispiellose Präzision für komplexe 3D-Strukturen. Mit einer Genauigkeit von ≤±10μm und einem Materialabtrag von <1μm eignet es sich hervorragend für Anwendungen in der Automobil- und 3C-Elektronik. Dieses innovative System kombiniert selbst entwickelte Software mit 40-W-Infrarot-Femtosekundenlasertechnologie und revolutioniert die Mikro-Nano-Verarbeitung und die Feinstrukturierung von Formen.

Experte für Mikrostruktur-Präzisionsgravur

Spezialisiert auf die Lasergravur komplexer dreidimensionaler Strukturen, einschließlich Mikrostrukturen auf Freiformflächen, Mikro-Nano-Oberflächenverarbeitung, feiner Formtexturen sowie Oberflächentexturen und -schneiden von Wendeschneidplatten aus Hartmetall, wodurch sichergestellt wird, dass jedes Detail ein Höchstmaß an Präzision erreicht.

Benutzerfreundliches CNC-System

Ausgestattet mit selbst entwickelter Verarbeitungssoftware lässt es sich nahtlos mit dem NUM-System verbinden, kann die Verarbeitungsplanung anpassen und Verarbeitungspfade generieren, Spleiß- und Verknüpfungsverarbeitung auf intelligente Weise generieren und die 3D-Modell-3D-Simulation bietet Benutzern ein komfortableres Bedienerlebnis.

Ultrapräzise Verarbeitungskapazität

Durch den Einsatz der 40 W Infrarot-Femtosekundenlasertechnologie wird eine stabile Bearbeitungsgenauigkeit von ≤±10 μm erreicht, wobei die minimale Materialabtragsdicke einer einzelnen Schicht <1 μm beträgt, und damit eine herausragende Feinbearbeitungsleistung gezeigt.

Anwendungsbeispiele

Merkmale

Weit verbreitet in einer Vielzahl von Materialien

Das fünfachsige Femtosekundenlaser-Bearbeitungszentrum Micro 3D L530V wird häufig in der

Bearbeitung von Teilen aus ultraharten Werkstoffen, Hartmetallen, ultraharten Beschichtungen,

Keramikwerkstoffe, CBN, PKD, Diamant und mehr.

In Kombination mit spezieller Bearbeitungssoftware können verschiedene Spanbrechernuten bearbeitet werden,

Spiralnuten, Nutformen für Hartmetalleinsätze sowie komplexe Konturen und Oberflächen, wie

sowie zum Abstumpfen der Kanten von Werkzeugen aus ultraharten Materialien. Es kann auch verwendet werden für

Erzeugung laserinduzierter periodischer Oberflächenstrukturen (LIPSS).

Ausgestattet mit einem Infrarot-Femtosekundenlaser mit einer Leistung von ≥ 30 W

Basierend auf einer Femtosekundenlaserarchitektur mit einer Pulsbreite ≤ 400fs und einer Wiederholungsfrequenz ≥ 1MHz. Modulares Design, optionaler grüner Laser, erreichen beste Präzision und höchste Produktionseffizienz für verschiedene Materialanwendungen und passen sich den industriellen 7×24-Produktionsanforderungen an.

Hochauflösende Positionierungskamera mit nicht weniger als 20 Millionen Pixeln

Unterstützt die Anpassung von Auflösung und Pixeln über Softwareeinstellungen.

Hochpräzises 3D-Scan- und Fokussierungssystem

Importiertes telezentrisches F-Theta-Objektiv aus Quarzglas: hohe Lichtdurchlässigkeit und geringe Absorption, hohe Gleichmäßigkeit innerhalb eines großen Bereichs, wodurch ein kleinerer Fokussierfleck erreicht wird

Hochpräzises 3D-Galvanometer: gewährleistet hohe Wiederholgenauigkeit und Langzeitstabilität, schnelle Reaktionsgeschwindigkeit und hohe Effizienz

MP250 Messtastersystem für Werkzeugmaschinen

Schnelle Realisierung der Kalibrierung des Rotationszentrums der Werkzeugmaschine sowie der präzisen Positionierung und Bearbeitung verschiedener Teile

Schnelle dynamische Reaktion und hohe Positioniergenauigkeit

X/Y/Z - Achse: Linearmotor verwenden, B/C - Achse: Torquemotor verwenden

Die Auflösung der Positionserkennung und Rückmeldung beträgt ≤ 0,01 μm

Sowohl die Linearachse als auch die Drehachse verfügen über eine Regelung mit geschlossenem Regelkreis für eine schnelle dynamische Reaktion.

Technische Daten

Reisen Einheit Micro 3D L530V
X-Achse mm 300
Y-Achse mm 300
Z-Achse mm 260
B-Achse ° ±120
C-Achse ° 360
Genauigkeit
Positionierungsgenauigkeit der X-/Y-/Z-Achse mm 0.003
Wiederholgenauigkeit der Positionierung auf der X-/Y-/Z-Achse mm 0.002
Positioniergenauigkeit der B-/C-Achse 5
Wiederholgenauigkeit der B-/C-Achsenpositionierung 3
Maschinenabmessungen
Grundfläche (L x B x H) mm 2680 x 2020 x 2600
Gewicht kg 6000
