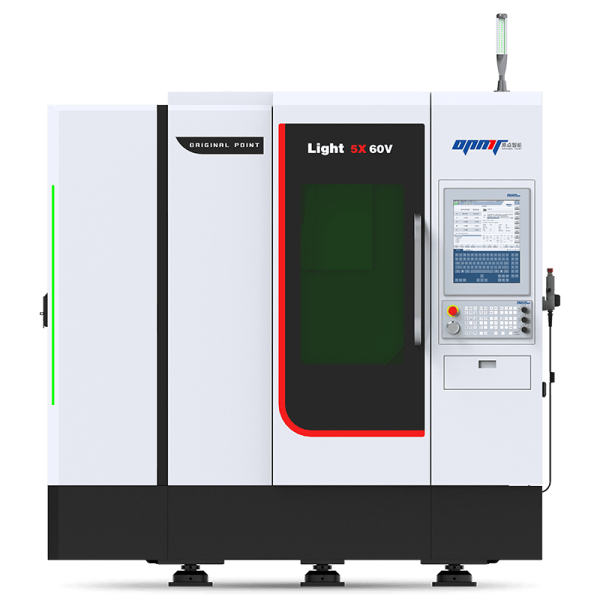

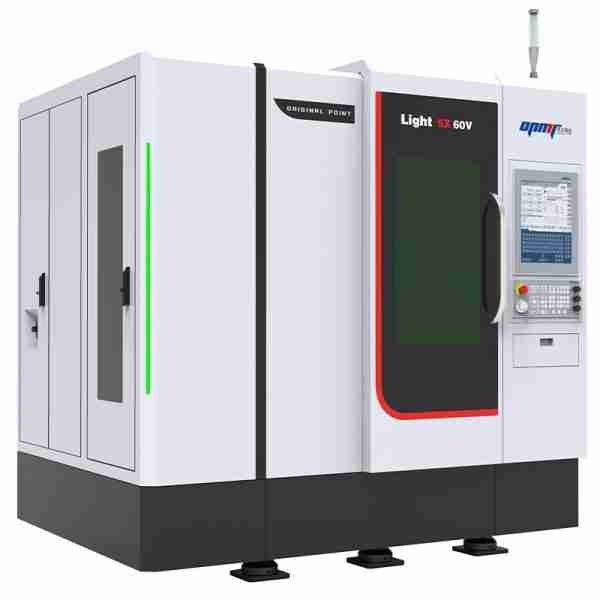

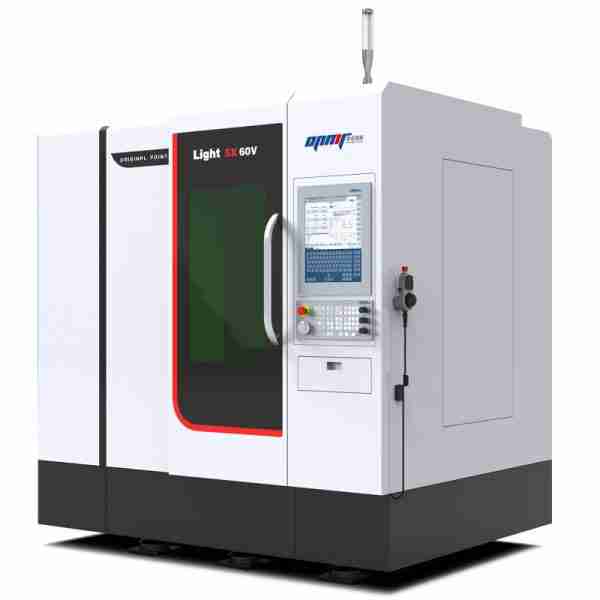

Light 5X 60V vertikales 5-Achsen-Laserbearbeitungszentrum

Das vertikale 5-Achsen-Laserbearbeitungszentrum Light 5X 60V revolutioniert die PCD/PCBN/CVD-Werkzeugbearbeitung mit erstaunlicher Genauigkeit von 0,003 mm. Es bietet eine 200% schnellere Verarbeitung als EDM bei 50% geringeren Kosten, ideal für die Automobil- und 3C-Elektronikindustrie. Dieses innovative System kombiniert NUM-CNC-Steuerungen mit GTR-Software für eine nahtlose Verarbeitung in einem Setup und revolutioniert die Präzisionsfertigung.

Willkommen bei OPMT Laser

Light 5X 60V vertikales 5-Achsen-Laserbearbeitungszentrum

Das vertikale 5-Achsen-Laserbearbeitungszentrum Light 5X 60V revolutioniert die PCD/PCBN/CVD-Werkzeugbearbeitung mit erstaunlicher Genauigkeit von 0,003 mm. Es bietet eine 200% schnellere Verarbeitung als EDM bei 50% geringeren Kosten, ideal für die Automobil- und 3C-Elektronikindustrie. Dieses innovative System kombiniert NUM-CNC-Steuerungen mit GTR-Software für eine nahtlose Verarbeitung in einem Setup und revolutioniert die Präzisionsfertigung.

Meister der Präzisionsbearbeitung

Erleben Sie die Laserveredelung von PCD/PCBN/CVD-Werkzeugen mit einer erstaunlichen Genauigkeit von 0,003 mm, Toleranz stabilisiert auf ≤ 0,001 mm.

Effizienzexperte

Profitieren Sie von bis zu 200% höheren Bearbeitungsgeschwindigkeiten im Vergleich zum EDM bei gleichzeitig 50% geringeren Stückkosten, Laserfinish von PKD-Werkzeugen mit bis zu 3,0 mm/min.

Spezialist für CNC-Werkzeugbearbeitung

Durch Nutzung der Leistung und Benutzerfreundlichkeit der NUM CNC-Steuerungen und der GTR-Schneidwerkzeugsoftware können alle Automobilwerkzeuge in einem einzigen Setup bearbeitet werden, was den Übergang von der EDM- zur Laserbearbeitung nahtlos gestaltet.

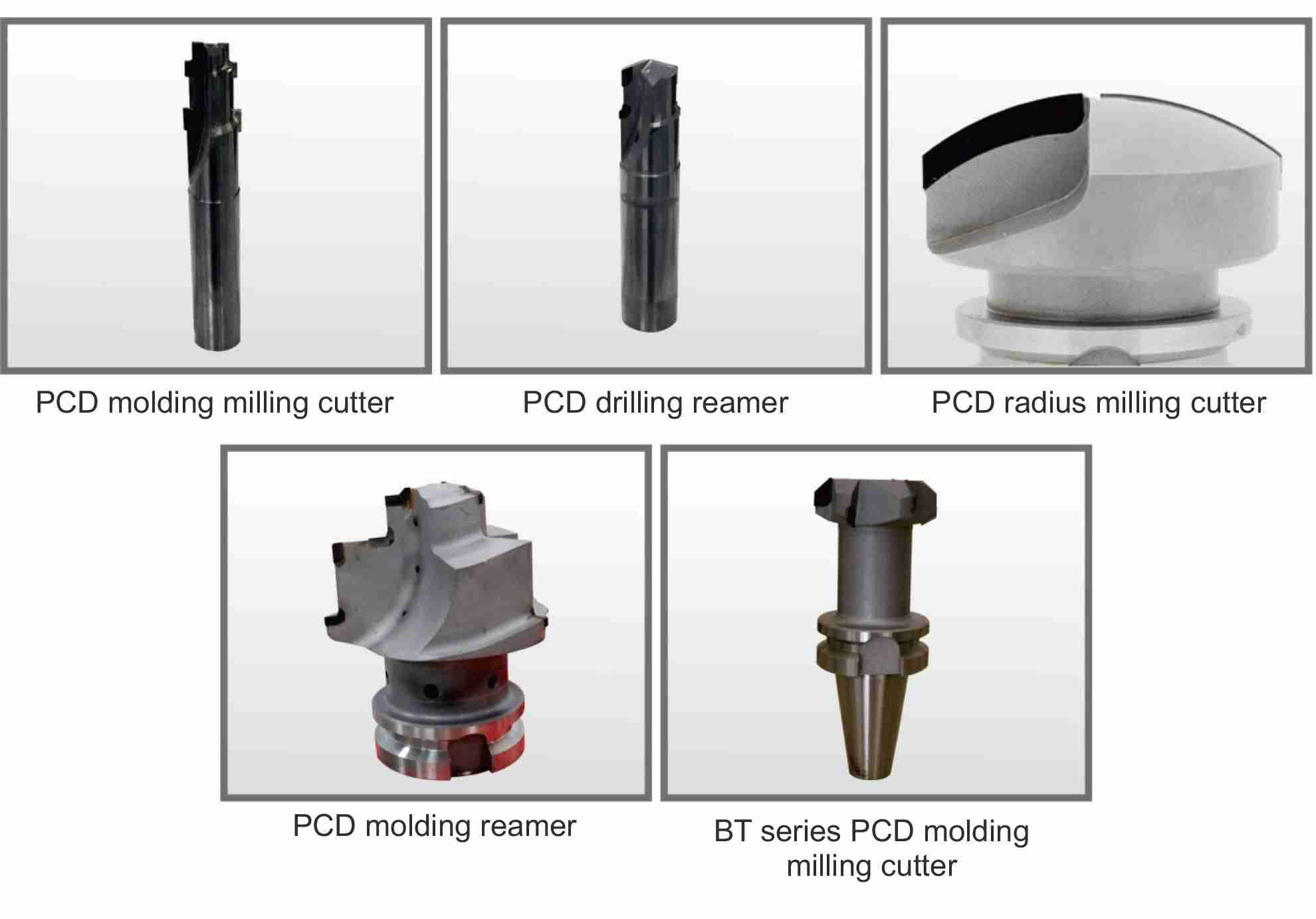

Anwendungsbeispiele

Merkmale

Hochpräzise Bearbeitung von Werkstücken mit stark gekrümmten Oberflächen und komplexen Konturen

Wird häufig bei der komplexen Kontur- und Oberflächenbearbeitung von ultraharten Materialien wie PKD und CBN verwendet.

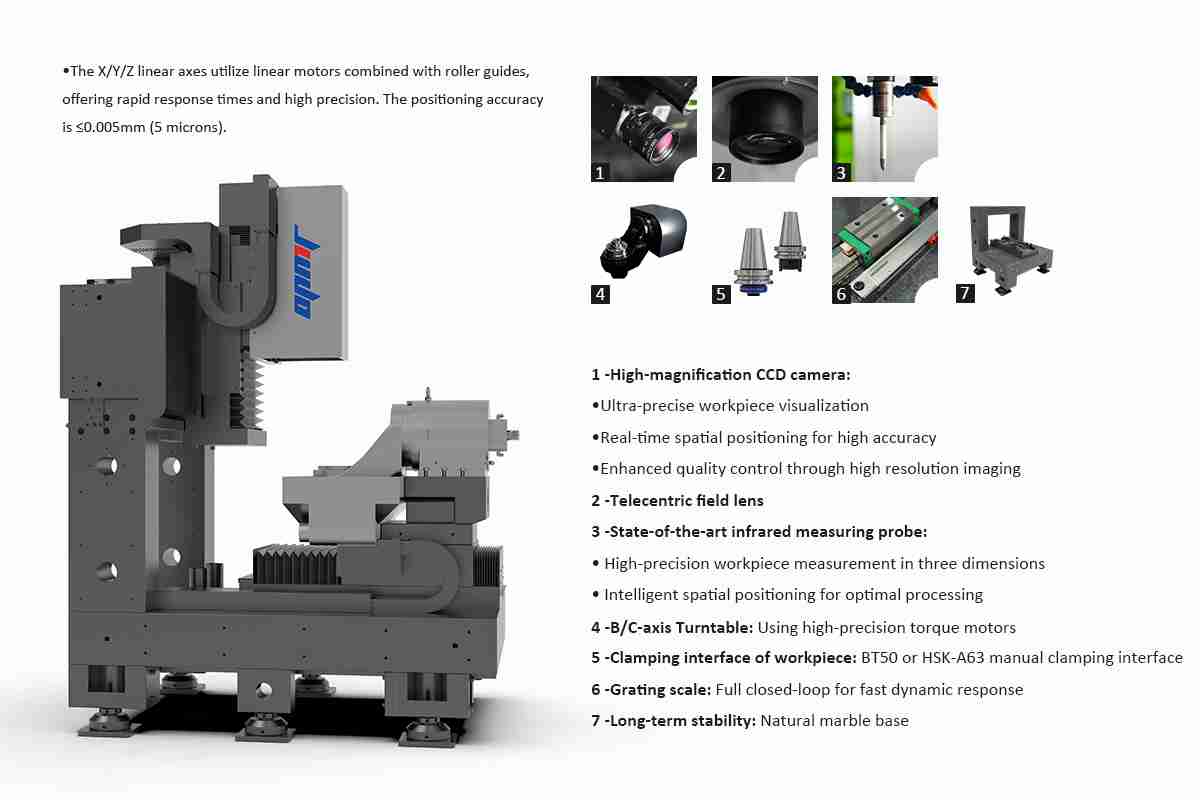

Hochpräzise Werkstückvisualisierung

CCD-Kamera mit hoher Vergrößerung: räumliche Positionierung in Echtzeit für hohe Genauigkeit und verbesserte Qualitätskontrolle durch hochauflösende Bildgebung

Intelligente räumliche Positionierung für optimale Verarbeitung

Modernster Infrarot-Messtaster: hochpräzise Werkstückvermessung in drei Dimensionen

Motoren

Der Antrieb der Linearachsen erfolgt über Linearmotoren, der der Drehachsen über Torquemotoren.

Hohe Positioniergenauigkeit und schnelle dynamische Reaktion

Verwenden Sie rollende lineare Führungsschienen und Kreuzrollenlager, einen niedrigen Reibungskoeffizienten und eine schnelle Reaktionsgeschwindigkeit. Zur Erkennung aller Achsen wird eine vollständig geschlossene Gitterskala verwendet.

Langzeitstabilität

Natürlicher Marmorsockel mit guter Steifigkeit, hoher Präzision und starker Zuverlässigkeit.

Hochpräzise Bearbeitung komplexer Teile

Die Grob- und Fertigbearbeitung des Werkstücks kann in einer Aufspannung durchgeführt werden, wobei eine Hochgeschwindigkeits- und Hochpräzisionsbearbeitung komplexer Teile möglich ist.

Technische Daten

Reisen Einheit Licht 5X 60V
X-Achse mm 600
Y-Achse mm 250
Z-Achse mm 300
Werkbank
Abmessungen der horizontalen Werkbank mm 500 x 500
Belastbarkeit der Horizontal-Werkbank kg 300
Max. Belastbarkeit der C-Achs-Werkbank kg 40 (inkl. Vorrichtung)
Genauigkeit
Positionierungsgenauigkeit der X-/Y-/Z-Achse mm 0.005
Wiederholgenauigkeit der Positionierung auf der X-/Y-/Z-Achse mm 0.003
Positioniergenauigkeit der B-/C-Achse 10
Wiederholgenauigkeit der B-/C-Achsenpositionierung 5
Bearbeitungsbereich
Max. Werkzeugdurchmesser mm φ200
Max. Werkzeuglänge mm 350
Max. Werkzeuggewicht kg 25
Spannschnittstelle des Werkstückes mm BT50 oder HSK-A63

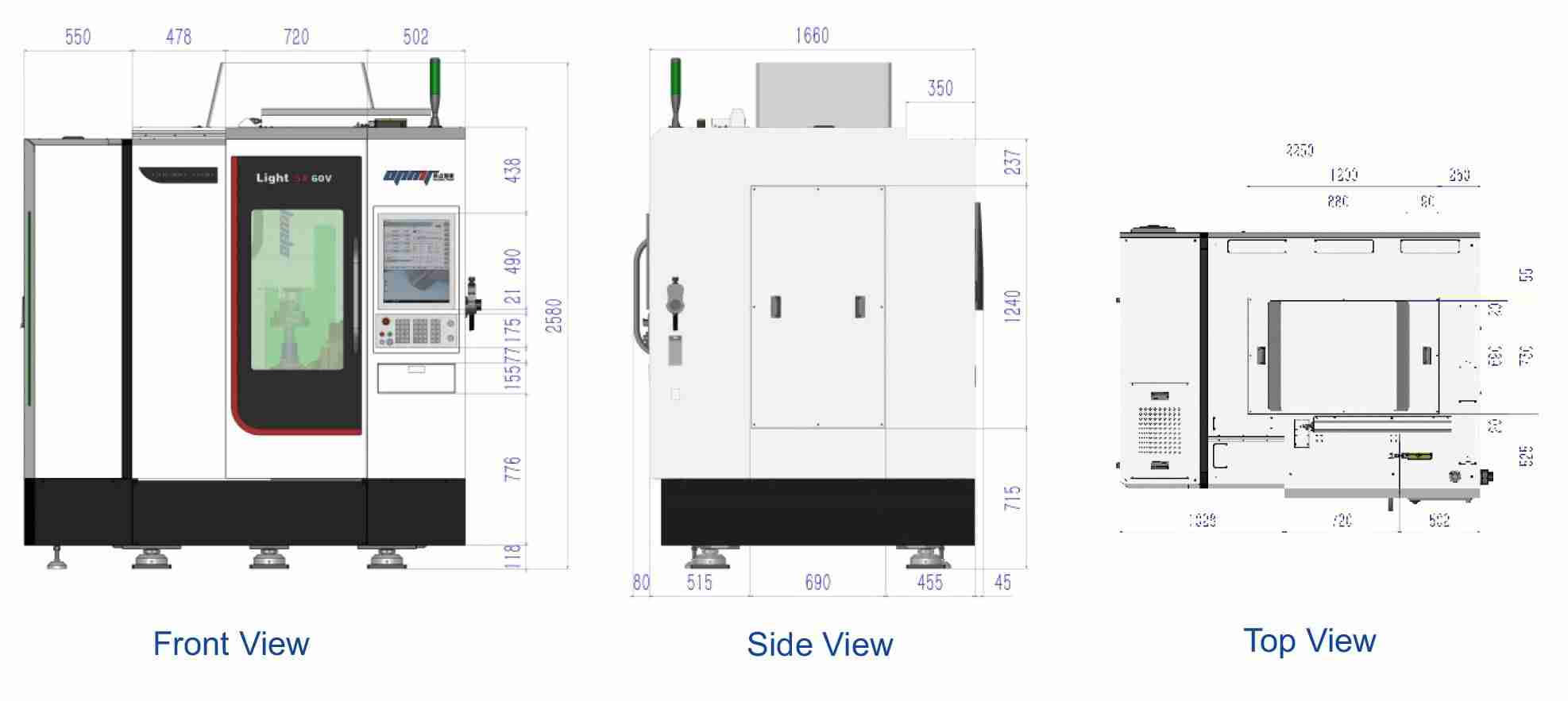

Maschinenabmessungen
Grundfläche (L x B x H) mm 2300 x 2400 x 2600
Gewicht kg 4500
