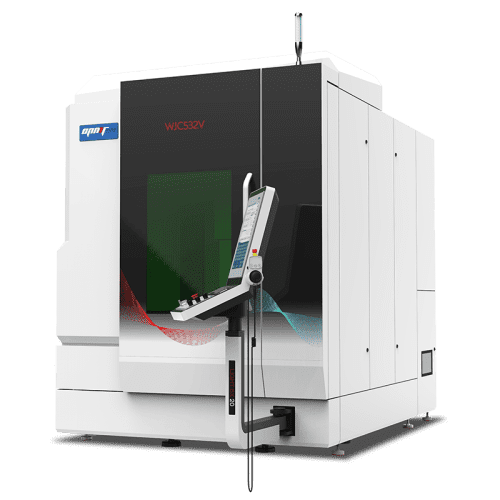

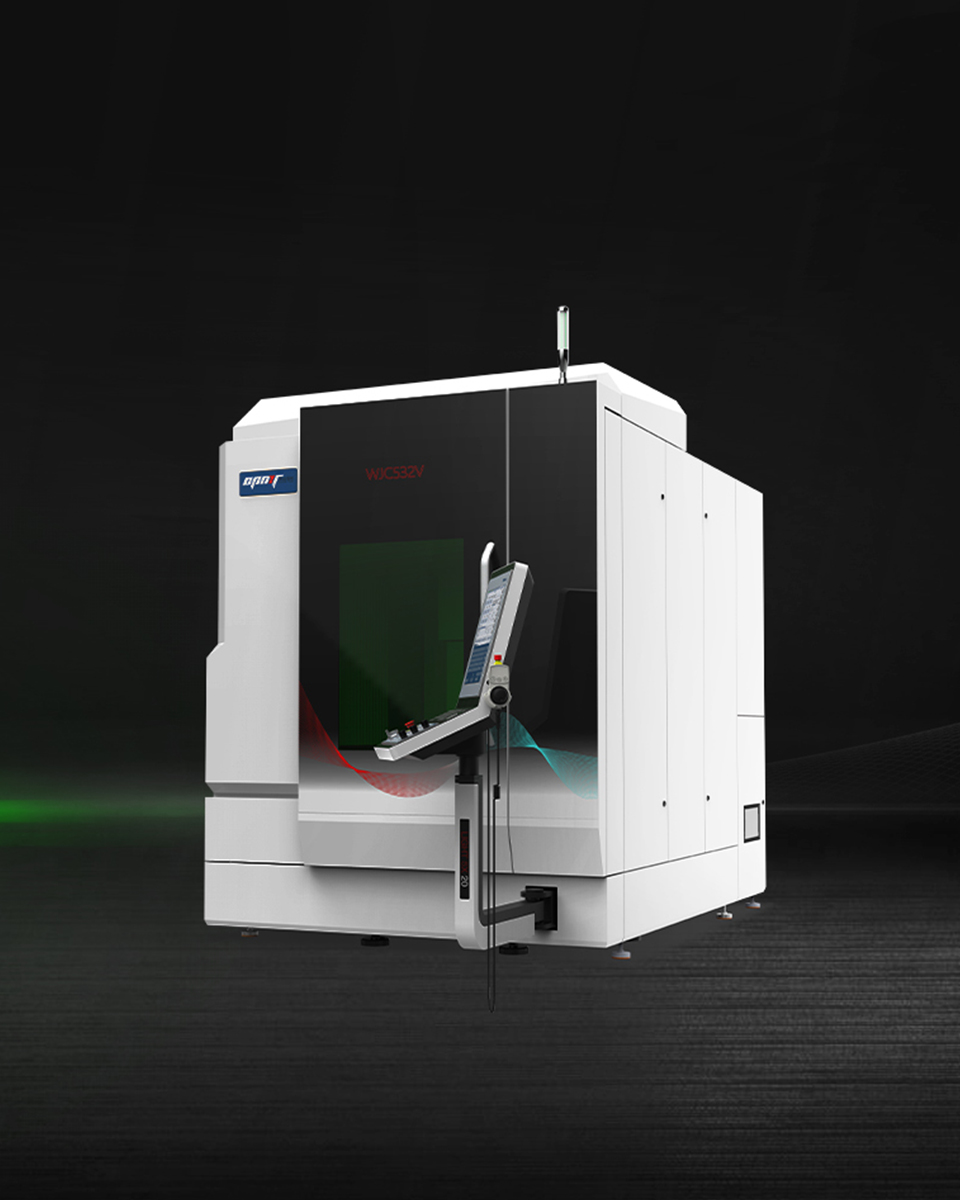

WJC532V Wassergeführtes Laser-Fünf-Achsen-Bearbeitungszentrum

Das wassergeführte fünfachsige Laser-Bearbeitungszentrum WJC532V revolutioniert das Schneiden und Bohren komplexer Teile. Seine Wasserstrahlfasertechnologie erreicht außergewöhnliche Präzision bei superharten Materialien mit einem Schnitttiefen-Breiten-Verhältnis von 100:1 und einer Genauigkeit von ±3 μm. Dieses vielseitige System liefert beispiellose Oberflächenqualität für die Automobil- und Elektronikfertigung und setzt neue Industriestandards.

Willkommen bei OPMT Laser

WJC532V Wassergeführtes Laser-Fünf-Achsen-Bearbeitungszentrum

Das wassergeführte fünfachsige Laser-Bearbeitungszentrum WJC532V revolutioniert das Schneiden und Bohren komplexer Teile. Seine Wasserstrahlfasertechnologie erreicht außergewöhnliche Präzision bei superharten Materialien mit einem Schnitttiefen-Breiten-Verhältnis von 100:1 und einer Genauigkeit von ±3 μm. Dieses vielseitige System liefert beispiellose Oberflächenqualität für die Automobil- und Elektronikfertigung und setzt neue Industriestandards.

Hervorragende Wirkung

Wassergeführtes Laserschneiden und -bohren kann für flache Werkstücke und komplexe Sonderformteile realisiert werden. Wasserstrahlfasern können das Bohren und Schneiden von superharten Materialien und schwer zu verarbeitenden Materialien realisieren, und die Oberflächenqualität des verarbeiteten Bereichs ist ausgezeichnet, ohne Verjüngung, fast ohne Schlacke, Umschmelzschicht und Wärmeeinflusszone.

Uneingeschränkt

Hinsichtlich der zu verarbeitenden Materialien bestehen keine Einschränkungen. Das Verarbeitungsspektrum umfasst Halbleiter, Metalle, superharte Werkstoffe, Verbundwerkstoffe und verschiedene Edelsteine usw.

Hervorragende Leistung

Bei Verwendung eines 30–100 µm Wasserstrahls kann das Schnitttiefe-Breiten-Verhältnis 100:1 erreichen, das Tiefe-Durchmesser-Verhältnis bei der Mikrolochbearbeitung kann 30:1 erreichen, die höchste Genauigkeit kann ±3 µm erreichen und die Bearbeitungsoberflächenqualität kann Ra0,8 µm erreichen.

Anwendungsbeispiele

Merkmale

Keine Einschränkungen

Realisieren Sie wassergeführtes Laserschneiden und -bohren von flachen Werkstücken und komplexen Sonderformteilen, geeignet für die Bearbeitung von Verbindungshalbleitern, Metallen, keramischen Werkstoffen/Hartlegierungen, verschiedenen Edelsteinen, Verbundwerkstoffen und anderen Materialien.

Konischer Wasserführungslaser

Der 30-100 μm Wasserstrahl-Glasfaser-Hochenergielaser kann superharte und schwer zu bearbeitende Materialien ohne Konizität bohren und schneiden. Nach dem Ändern der Höhe der Bearbeitungsoberfläche ist es nicht erforderlich, den Fokus neu einzustellen oder den Abstand zu kontrollieren.

Hochwertige Verarbeitungsergebnisse

- Die höchste Genauigkeit kann ±3 μm erreichen und die verarbeitete Oberflächenqualität kann Ra0,8 μm erreichen

- Durch die Einführung eines Mikrostrahls mit einem Nanosekundenlaser und die Bildung einer Totalreflexion ist die Oberflächenqualität des bearbeiteten Bereichs hervorragend und es gibt fast keine Schlacke, Umschmelzschichten und Wärmeeinflusszonen.

Großes Verarbeitungsspektrum

Das Verhältnis von Tiefe zu Breite beim Schneiden kann 100:1 erreichen, und das Verhältnis von Tiefe zu Durchmesser bei der Mikrolochverarbeitung kann 30:1 erreichen.

Technische Daten

Genauigkeit Einheit WJC532V
Positionierungsgenauigkeit der X-/Y-/Z-Achse mm 5
Wiederholgenauigkeit der Positionierung auf der X-/Y-/Z-Achse mm 3
Genauigkeit der Rotationsachsenpositionierung 5
Wiederholgenauigkeit der Rotationsachsenpositionierung 3
Reisen
X/Y/Z-Achsen-Verfahrweg Anpassbar
Drehachsenverfahrweg ±120° / nx360°
Werkbank
Durchmesser der Drehtischoberfläche mm 125
Kupplungssystem
Düsendurchmesser μm 50-100
Breite der Bearbeitungslinie μm 100
CCD-Kamera
Anpassbar Für den Fokus, Kopplungsdebugging
Hochdruck-Wasseraufbereitungssystem
Wasserdruck Mpa 5-50
