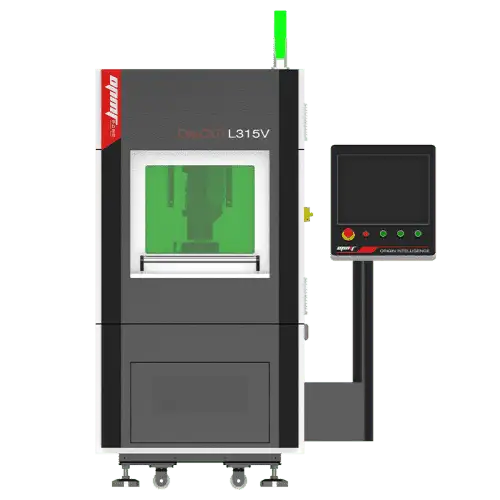

DiaCUT L315V CVD-Laser-Diamant-Oberflächenschleifmaschine

Die DiaCUT L315V CVD-Laser-Diamant-Oberflächenschleifmaschine revolutioniert die Präzisionsfertigung mit ihrem optimierten Design und ihrem hochauflösenden visuellen Kalibrierungssystem. Mit einer schnelleren Verarbeitungszeit als 300% und einer nahezu perfekten Ausbeute bietet sie beispiellose Effizienz für die Automobil- und 3C-Elektronikindustrie. Mit einer Positioniergenauigkeit von 0,01 mm und flexibler Viereckverarbeitung bietet die DiaCUT L315V überlegene Oberflächenqualität und Vielseitigkeit für anspruchsvolle Anwendungen.

Willkommen bei OPMT Laser

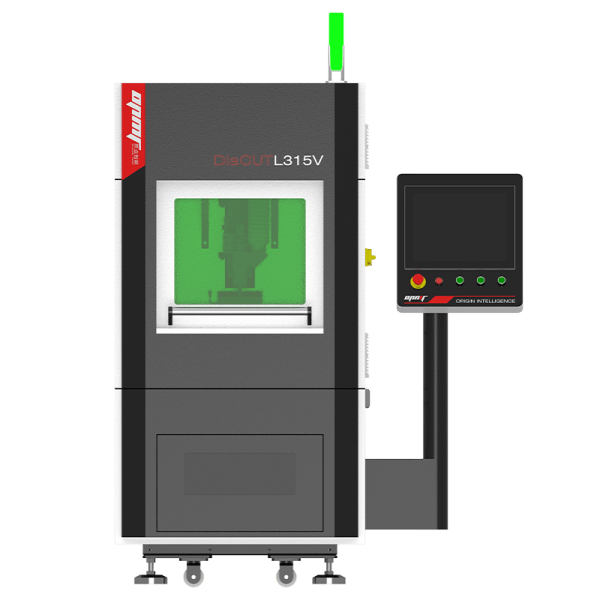

DiaCUT L315V CVD-Laser-Diamant-Oberflächenschleifmaschine

Die DiaCUT L315V CVD-Laser-Diamant-Oberflächenschleifmaschine revolutioniert die Präzisionsfertigung mit ihrem optimierten Design und ihrem hochauflösenden visuellen Kalibrierungssystem. Mit einer schnelleren Verarbeitungszeit als 300% und einer nahezu perfekten Ausbeute bietet sie beispiellose Effizienz für die Automobil- und 3C-Elektronikindustrie. Mit einer Positioniergenauigkeit von 0,01 mm und flexibler Viereckverarbeitung bietet die DiaCUT L315V überlegene Oberflächenqualität und Vielseitigkeit für anspruchsvolle Anwendungen.

Ausgezeichnetes mechanisches Design

Das Design der Werkzeugmaschinenstruktur ist optimiert, die Z-Achse nutzt ein Präzisions-KK-Schraubenmodul, die Vorschubgenauigkeit ist hoch, die Vorrichtung nutzt Vakuumadsorption und das passende hochauflösende visuelle System unterstützt die Kalibrierung.

Effizienz und Ausbeute

Die ursprüngliche Prozesstechnologie gewährleistet hohe Präzision, verbessert die Effizienz, optimiert den Prozess, verkürzt die Verarbeitungszeit um 300% und die Ausbeuterate des Scanvorgangs liegt bei nahezu 100%.

Ursprüngliche Prozesssoftware

Die Originalausrüstung ist mit zwei Prozessen ausgestattet, dem umgekehrten Trapezschneidprozess und dem ursprünglichen Viereckprozess. Beim Viereckprozess kann die Abtragmenge beliebig definiert werden, die minimale Abtragmenge kann 0,01 mm betragen und der Oberflächeneffekt der Bearbeitung ist stabil.

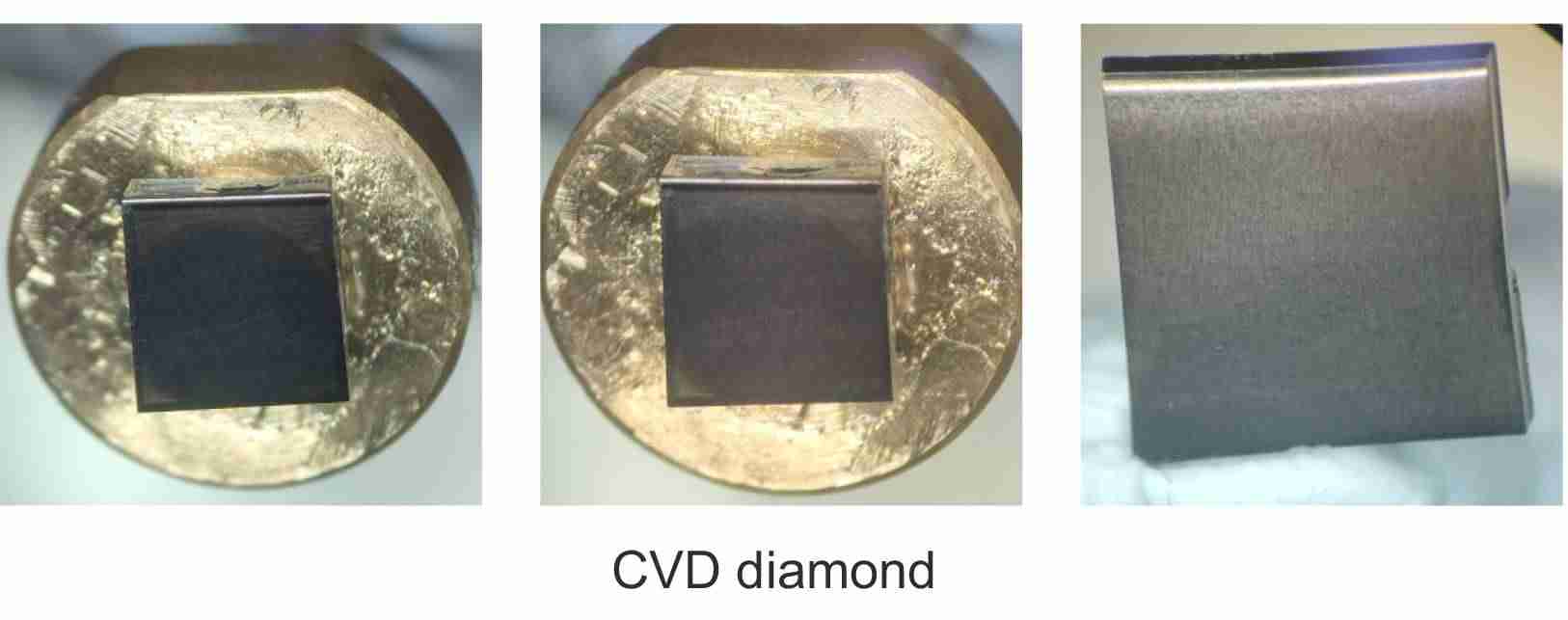

Anwendungsbeispiele

Merkmale

Langzeitstabilität

- Die Maschine besteht aus einer hochsteifen Marmorstruktur mit guter thermischer Stabilität und hoher Genauigkeit.

- Die Basisträgerteile wie Bett und Querträger bestehen aus geschweißten Stahlbaugruppen und Gussteilen, um eine hohe Vibrationsfestigkeit zu gewährleisten. Außerdem wurden sie gealtert, um eine gute Beibehaltung der Genauigkeit zu gewährleisten.

Linearmotormodul

Der Antrieb der X-/Y-Achsen erfolgt über Linearachsen, während die Z-Achse über ein Präzisions-KK-Schraubenmodul für hohe Vorschubgenauigkeit verfügt.

Komponente des Laserstrahlpfads

Diese Komponente ist modular aufgebaut und lässt sich daher bequem installieren und in Betrieb nehmen. Der vollständig geschlossene Schutz schützt sie vor Verschmutzung und gewährleistet einen stabilen und zuverlässigen Betrieb.

Technische Daten

Reisen Einheit DiaCUT L315V
X/Y/Z-Achse mm 150/150/150
Genauigkeit
Positionierungsgenauigkeit der X-/Y-/Z-Achse mm 0.01
Wiederholgenauigkeit der Positionierung auf der X-/Y-/Z-Achse mm 0.01
Bearbeitungsbereich
Werkstück-Rundtischbereich ° -20° bis 20°
Werkstückrundtisch Miniwaage 1
Maschinenabmessungen
Grundfläche (L x B x H) mm 1000 x 950 x 1800
Gewicht kg 1200
