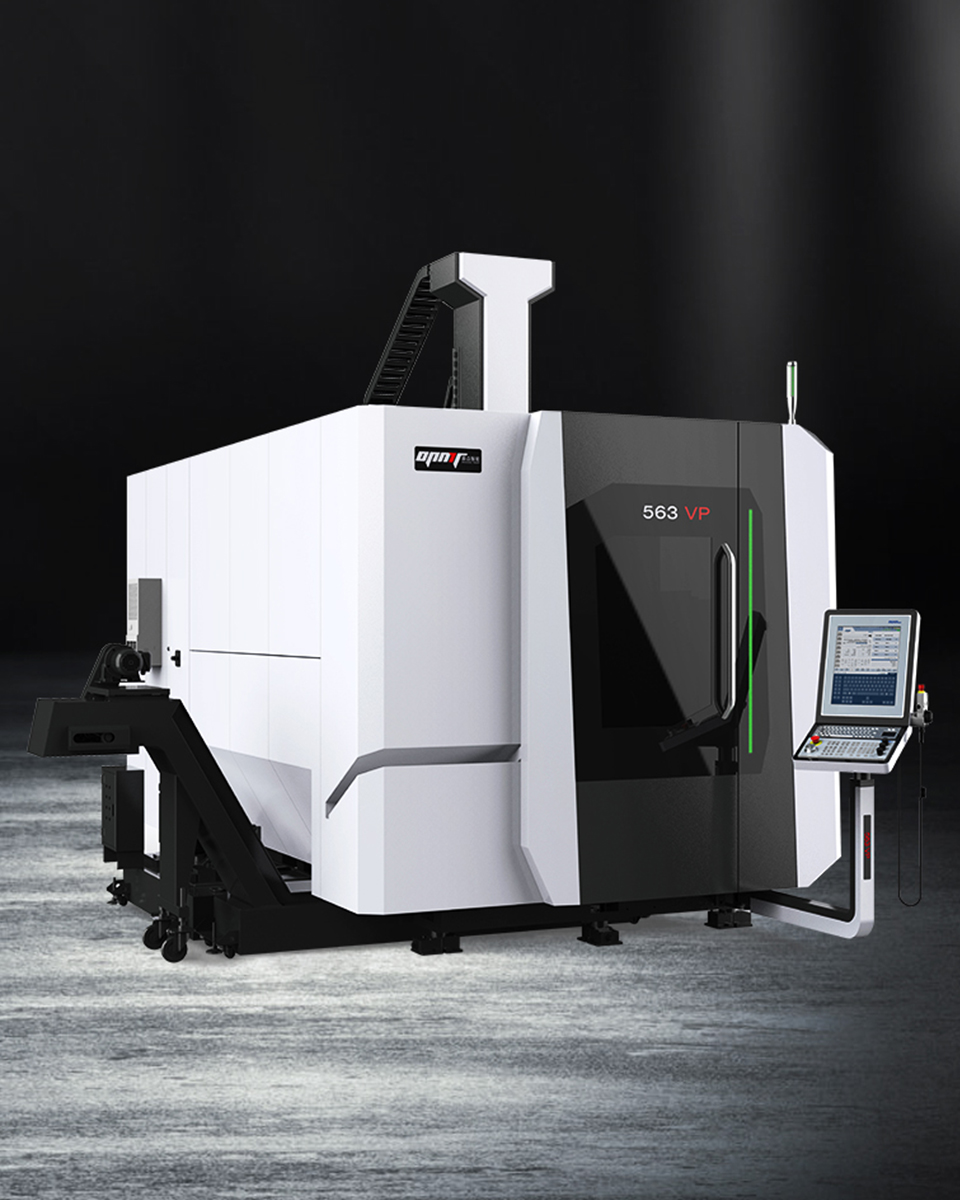

563V Vertikales 5-Achsen-Bearbeitungszentrum

Das vertikale 5-Achsen-Bearbeitungszentrum 563V eignet sich hervorragend für die Bearbeitung von Formstahl und Hochtemperaturlegierungen. Sein fächerförmiges 30-Werkzeugmagazin und seine Balkenstruktur sorgen für Stabilität und Präzision. Mit einem 3D-Antikollisionssystem und einer Hochgeschwindigkeitsspindel bietet es beispiellose Leistung für die Automobil- und 3C-Elektronikfertigung.

Willkommen bei OPMT Laser

563V Vertikales 5-Achsen-Bearbeitungszentrum

Das vertikale 5-Achsen-Bearbeitungszentrum 563V eignet sich hervorragend für die Bearbeitung von Formstahl und Hochtemperaturlegierungen. Sein fächerförmiges 30-Werkzeugmagazin und seine Balkenstruktur sorgen für Stabilität und Präzision. Mit einem 3D-Antikollisionssystem und einer Hochgeschwindigkeitsspindel bietet es beispiellose Leistung für die Automobil- und 3C-Elektronikfertigung.

Verarbeitungswerkzeug

Das fächerförmige Werkzeugmagazin kann 30 Werkzeuge gleichzeitig aufnehmen und ist im Bett installiert, um eine Verschmutzung der Werkzeuge zu verhindern. Es ist ein Verarbeitungswerkzeug für die Verarbeitung von Formstahl-Hochtemperaturlegierungen.

Stabile Leistung

Die gesamte Maschine verfügt über eine Balkenstruktur mit niedrigem Gesamtschwerpunkt, guter Stabilität und geringer Vibration.

Antikollisionsdesign

Konfigurieren Sie das 3D-Interferenz-Antikollisionssystem, um 3D-Simulationsberechnungen durchzuführen und so die Kollision zwischen der Bearbeitungsmaschine und dem Werkstück effektiv zu reduzieren.

Merkmale

Die gesamte Maschine verfügt über eine Kran-Bewegungsbalkenstruktur

Es verfügt über ein hochfestes, hochpräzises Bett mit Finite-Elemente-Analyse (FEA) und eine hochfeste Mihanna-Gussstruktur.

Hohe dynamische Stabilität

Alle Achsrichtungen werden durch kugelförmige Lineargleitschienen unterstützt, die sich durch die hohe Schnittsteifigkeit von harten Schienen und die schnelle Bewegung und geringe Abnutzung von Drahtschienen auszeichnen.

Hohe Verarbeitungseffizienz

Die im integrierten Gussverfahren aus Sphäroguss geformte Hochleistungs-Drehwerkbank weist eine gute Duktilität und hervorragende Erdbebensicherheit auf und gewährleistet Bearbeitungsgenauigkeit auch bei hoher Belastung und unausgeglichenen Momenten.

Eingebaute Hochgeschwindigkeits- und Hochpräzisions-Elektrospindel

Reduziert effektiv die Rotationsvibration und verlängert die Lebensdauer der Spindel, wodurch die Bearbeitungsgenauigkeit langfristig verbessert wird.

High-End-Konfiguration

Die Spindel verfügt über eine HSK-A63-Kegelbohrung und der Spindelmotor sowie jeder Vorschubwellenmotor sind mit der Originalkonfiguration des Systems ausgestattet, was eine stabile Antriebsleistung ermöglicht.

Technische Daten

Reisen Einheit 563V
X-Achse mm 700
Y-Achse mm 780
Z-Achse mm 550
A-Achse -120° ~ +30°
C-Achse ° 360
Drehscheibe
Werkbankgröße mm φ630
Max. Belastung der Werkbank kg 800
Max. Rotationsgeschwindigkeit der Werkbank
A-Achse U/min 50
C-Achse U/min 80
Genauigkeit
Positionierungsgenauigkeit der X-/Y-/Z-Achse mm 0.008
Wiederholgenauigkeit der Positionierung auf der X-/Y-/Z-Achse mm 0.005
A/C-Achsen-Positionierungsgenauigkeit 10
A/C-Achsen-Wiederholgenauigkeit 8
Spindel
Spindeldrehzahl U/min 20000
Werkzeugmagazin
Anzahl Werkzeuge 30
Max. Werkzeuggewicht kg 6
Max. Werkzeugdurchmesser mm φ80
Max. Werkzeuglänge mm 300
Maschinenabmessungen
Gewicht T ≈ 14
Grundfläche (L x B x H) mm 4716 x 5419 x 3574
